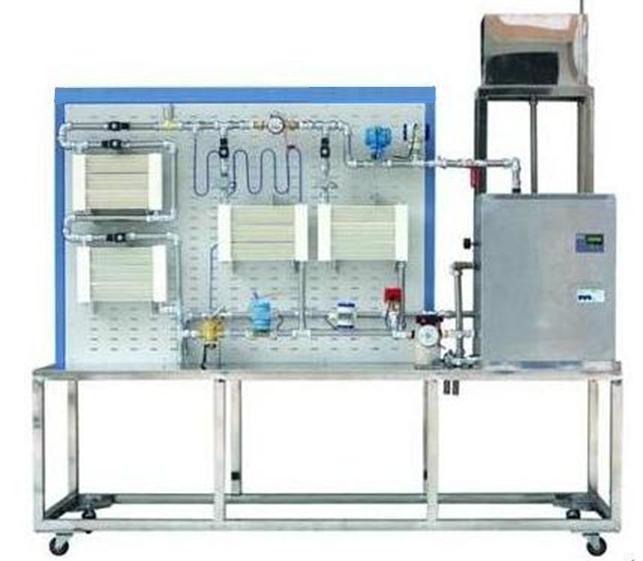

HYRG-2型 热水供暖系统管道安装实训装置

发布时间:2020-09-05 丨 浏览次数:

热水供暖系统管道安装实训系统”涉及供热设备构造、系统组成与设计、运行调节及维护等方面的实训,展示不同热水采暖系统型式的特点。注重学生职业能力的培养,强化其实践能力与专业技能。使学生更好地了解各种型式的采暖系统在实际中的应用,对供热工程、采暖系统、采暖设备及管道等有初步认识。适合职业院校供热通风与空调工程技术专业相关课程的实训教学。


热水供暖系统管道安装实训系统特点

能够全面展现热水供暖系统结构及热水供暖系统维修的全部过程,满足实训、工程训练的需要

采用活动接头的形式,可根据设计的需要选取不同的组合完成不同的管道连接,十分灵活方便

系统与实际应用的供热系统在连接方式、热量交换等方面完全一致

综合性强,可组成多种热水供暖系统,具有多种控制方式

热水供暖系统管道安装实训系统技术性能

输入电源:三相四线~380V±10% 50Hz

工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m

系统容量:<9kVA

安全保护:设有电流型漏电保护、接地保护,安全符合相关国家标准

系统配置

提供实训台、热源、散热器、阀门、供热管道及仪表等;根据实训要求选择不同的器件,进行系统管道的安装,系统的安装主要包括垂直式单管上供下回式系统安装、垂直式单管上供上回式系统安装、垂直式单管下供下回式系统安装、垂直式双管上供下回式系统安装、垂直式双管下供下回式系统安装、水平式单管串联式系统安装、水平式单管跨跃式系统安装等。

实训台:采用不锈钢台架与网孔板组合结构,安装器件方便,在实训台上安装万向轮。

供热系统:主要由电热水锅炉、供热管道、散热片、膨胀水箱、循环水泵、热量分配表、自力式压差控制阀、恒温控制阀和自动排气阀、压力传感器、温度传感器等设备组成。

实训项目

1.热水供暖系统管道安装实训系统实训项目

2.热水供暖管材、管件及附件的连接

3.热水供暖管道法兰和阀门安装

4.热水采暖分户热计量系统组装

5.热水供暖管道的试压、清洗及试运行

6.热水供暖系统故障设置与排除
