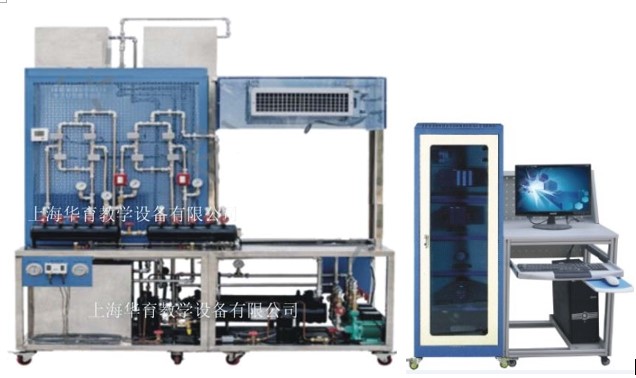

HYDYB-1 地源热泵中央空调实训装置

发布时间:2020-09-05 丨 浏览次数:

一、产品概述

地源热泵中央空调实训装置是将地源热泵空调系统微型化,完成地源热泵空调系统可制冷、可供暖,还可提供生活卫生热水,一机多用,一套系统可以替换原来的锅炉加空调两套装置或系统;地源热泵工作原理是根据卡诺循环原理,利用地下水、地表水等,借助压缩机系统,通过消耗少量电能,不断将水中大量的低品位热能取出变成少量的高品位热能,供给室内采暖。夏季机组冷却水系统反向运行,把室内的余热取出来,再释放到地下或水中,以达到空调降温的目地,而且夏季可储藏能量,冬季释放。


二、产品特点

实用性强采用西门子S7-200可编程控制器,上位机软件实时显示系统运行状态及数据;

综合性强装置集制冷系统、电气控制系统、循环水系统于一体,满足对实训的要求;

直观性强装置展示了地源热泵空调系统结构、工作原理,方便于教学演示讲解及学生对课本知识的理解掌握。此外,重要部件处加有工作指示装置,更加直观地展现了系统的运行状态,并且各元器件均贴有名称标识。

三、技术参数

输入电源:单相三线~220V±10% 50Hz

工作环境:温度-10℃~+40℃相对湿度<85%(25℃) 海拔<4000m

装置容量:≤4kVA

安全保护:具有漏电流保护装置,安全符合国家标准

装置的基本配置

地源热泵空调系统由制冷机组、模拟水井、空调系统、生活卫生供水系统、控制系统、实训台等组成。实训台采用不锈钢底架结构,结构坚固,造型美观大方;桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。

四、基本配置:

来电索取

五、实训项目

1、掌握地源热泵机组的原理与结构组成

2、地源热泵空调系统电气自动控制

3、地源热泵空调系统夏季运行工况调试

4、地源热泵空调系统冬季运行工况调试
