HY-QCXE502纯电动汽车电池管理系统实训台（比亚迪E5电动车）

发布时间：2025-04-07 丨 浏览次数：

一、系统概述：

比亚迪E5电动汽车电力电池包总成，以及辅助相关所有部件。大面积剖切，充分展示电动汽车动力的电池的内部结构，连接整车控制器和电动动力系统后，电池组可启动运行，进入放电工作状态。同时配套车载充电机、快充接口、慢充接口。能完成的动力电池的充电过程。放电过程、高压安全系统各种测试与实验。配套设备台架，外围进行保护处理，以防触电。配套实训指导书。使用说明书等

二、系统构成

设备由一体化实训台；剖切的动力锂电池组；BMS电源管理系统；检测系统、电子考核系统、设备控制台、电池热管理相应附件、高压继电器组、数据控制终端；系统软件、触控显示中心、高压绝缘鞋、高压绝缘手套、防护眼镜等以及相应的附件组成。

三、主要功能：

1、剖切的动力电池总成，外部透明使用亚克力封装，能直观展示汽车电池组的内部相关附件的结构组成与工作原理；

2、动力电池能实时演示电池组的各种工作状态，包含起步、加速、减速、刹车制动、能量回收等功能。

3、BMS管理系统监控放电电流、放电电压、所剩电荷数量、续航里程、充放电管理、温度控制、充电时间、充电电流、电池温度、绝缘监测等控制等功能。

4、测面板上绘有高清相关系统的电路原理图、提供识图、读图、绘图等技能。

5、检测控制台面板上,外接接线端子,可以通过端子，测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.

6、配套原厂维修手册，原车电路图、电池管理系统实训指导书、新能源数据库等。

7、高压组电池组工作原理，高压电磁组的数据检测与诊断分析，可做各种试验及数据检测功能。

8、配套触控显示中心，可提供远程考核功能，进行远程故障考核设置。内置新能源资源、教学课件、视频、动画、本设备的操作说明、原车维修手册、合格证、保修卡等。

9在线课程教育学习系统

1.在线课程教育学习系统“教、学、做、管、考”等功能的在线教育学习系统，提供远程PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训，不少于造业专业课程20门，2700个课时。

2、学院教师登录: 学院微课发布、学院班级管理、学院学生管理、学院数据中心等模块。

3、学院登陆窗口：包括学院院系管理、学校老师管理、全校班级管理（可以看到整个班级的学习、考试情况 ）、全校学生管理（可以看到所有学生的学习、考试情况）、数据中心（可以看到整个院系的学生学习时长、考试情况、学习记录和登录记录）等模块

4、学院学员登录：学员个人的学习情况、课程、时长、考试评估、企业岗位分析、可以看到企业招聘岗位称、所需技能要求、工作待遇、晋升空间、课程中心、、周一至周五晚腾讯课堂学生可以直接参加。

10、配套交互式教学系统

1）本模块将物联网技术运用于实验室考核并将数据上传至云平台，进行海量数据存储，并提供丰富的数据分析工具方便更加准确的掌握数据与分析数据，  动态云故障分析考核系统软件（正版软件，投标文件中提供著作权证书复印件，原件备查）具有以下功能。

数据云系统上传2）手机数据查询3）历史数据查询4）数据分析统计5）邮箱报警6）微信报警7）微信反向控制8）二次开发9）考核历史数据10）单机离线考核11）单机考核数据查看13）数据导出功能14）设备、分数等信息查询15）设备权限管理16）动态设题界面17）动态答题界面18）学生信息登陆（学号及姓名支持6位数学号及39位学生信息登记，可根据需求进行扩展）19）学生扫码登陆考核20)无线WIFI连接。

采用专业的教学设备5G物联网平台搭建，可实现对设备平台的二次开发。

信息显示设备连接状态，考核信息查询。

控制：设置考核故障点，目前可以设置24路故障，可根据实际需求添加128路。可设置考核时间，考核项目，目前支持4类考核项目，可根据实际需求添加。

设备电源使用权限管理，只有给了权限设备才能上电，或者考核结束设备自行断电。

历史数据：显示学号、分数、设备号、考核时间的历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。

数据报表：可根据起止时间、时间间隔、数据类型进行生成数据表格，表格可以导出excel。

设备报警：报警信号为模拟量采集数值或者开关量可以自由设定，通过物联网自动化应用软件将报警信号上传5G云平台，通过云平台向设置的微信推送报警信号，每台设备对应设置一个微信账号用于接受报警信号。

设有考核完成指示，及故障清除功能。

终端画面包含：（1）数据显示画面：连接状态、信息查询，以及云端连接二维码。（2）联网设置界面：设置现场数据连接5G云平台后台数据库管理。学生通过扫码现场二维码实现学号登陆，进入考核界面。

考核现场实时监控，及现场声音播放。

动态云故障分析考核系统APP

账号登陆

含动态云故障分析考核系统软件功能项

设备变量列表展示，对连接变量可实时监控及实时控制。

2） 课程标准

课程标准是教材编写、教学、评估和考试命题的依据，是国家管理和评价课程的基础。应体现国家对不同阶段的学生在知识与技能、过程与方法、情感态度与价值观等方面的基本要求，规定各门课程的性质、目标、内容框架，提出教学建议和评价建议。

3） 教材文档（教材内容如下表1）

项目三

驱动电机 　

任务1：驱动电机的认知

任务2：驱动电机总成拆卸与安装 　

任务3：驱动电机与控制器冷却系统检修 　

任务4：驱动电机性能检测

项目四：驱动电机管理系统 　

任务1：驱动电机管理系统认知 　

任务2：驱动电机管理系统检测

项目五：动力驱动单元 　

任务1：混合动力汽车驱动单元认知

任务2：纯电动汽车驱动单元认知

3.1设计理念：学生教材包含规范自检、明确任务、知识学习、制定计划、实施计划、成果展示、课堂总结、场地清理等八方面。

3.2学生教材中“工具媒体”以实际为准，“任务载体”符合当地企业典型工作任务。

3.3图文并茂：要大量使用实物图片，给人以真实感，易调动学生的学习兴趣。

3.4行动导向：要遵循先实践后理论的原则。在内容编排上，先从完成体现专业基本技能的任务入手，逐步过渡到专业理论知识。

4）教学设计 多个任务（与教材配套）

每个教学设计应包含：教学方法、教学目的、教学重点、情景导入、工具资料、教学过程（资讯、决策、计划、实施、检查、评估）、教学内容和自主学习等模块。

）5任务工单多个任务（与教材配套）

5.1设计理念：任务工单按照完整工作过程的八步法设计开发任务工单，包含规范自检、明确任务、知识学习、制定计划、实施计划、成果展示、课堂总结、场地清理等八步。

5.2任务工单中设备使用以实际为准，任务符合企业典型工作任务。

6）教学课件多个任务（与教材配套）

课件标题要体现课件所表现的内容,字体大小可以根据文字多少进行调节，文字要醒目，画面简洁清晰，界面友好，操作简单,根据教学内容的需求，设计较强的交互功能且交互要合理设计。

7）试题库

7.1 试题共计不少于50个试题，

7.2试题类型分别为：判断题、单选题、多选题。

80 多个实训视频

8.1 企业维修工规范标准化的实训操作视频，充分展示维修标准和操作流程等。

8.2视频必须效果清晰，提供同步语音讲解，配音要求普通话发音，语速适中

9) 多个多媒体动画

9.1 动画制定统一的背景，情景动画加控制按钮进行操作、加进度条控制播放制度。

9.2据动画内容的不同、分为情景动画、原理动画、交互动画。

9.3功能满足画笔工具、橡皮擦功能、可以标注重点、标注零件名称。

11安全防护功能：四周配有防护栏。。

12移动教学功能：实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠

四、实训项目

1.比亚迪E5电动汽车电池的整体认知了解

2.比亚迪E5电动汽车电池的内部结构展示

3.比亚迪E5电动汽车高压安全系统的组成结构的认知实训

4.比亚迪E5电动汽车高压安全的整体控制策略原理实训

5.比亚迪E5电动汽车电池组的结构认知实训

6.比亚迪E5电动汽车电池组测量、与使用实训

7.比亚迪E5电动汽车高压安全的安全操作规程实训

8.比亚迪E5电动汽车高压电路的认知、测量实训

9.比亚迪E5电动汽车高压防护工具的认知、使用实训

10.比亚迪E5电动汽车BMS控制理论与系统设置实训

11.比亚迪E5电动汽车电源转换系统认知与原理控制实训

12.比亚迪E5电动汽车上电、下电控制流程实训

13.比亚迪E5电动汽车充电管理系统的工作原理实训

14.比亚迪E5电动汽车放电管理的工作原理实训

15.比亚迪E5电动汽车电池组的完整数据流读取

16.比亚迪E5电动汽车电池组的各种参数的监控与修改

17.比亚迪E5电动汽车电池组的故障码的读取与清除

18.比亚迪E5电动汽车小电流放电情况工况实训

19.比亚迪E5电动汽车一般电流放电情况工况实训

20.比亚迪E5电动汽车大电流放电情况工况实训

21.比亚迪E5电动汽车能量回收充电工况实训

五、制作工艺

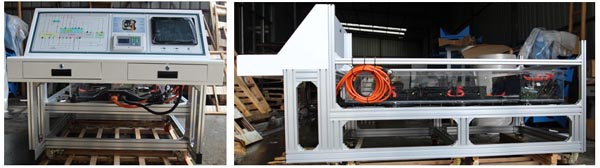

1、设备台架：采用国标40*80铝型材搭建而成，坚固耐用，无需喷漆，易于清洁维护。

2、控制台；超大倾斜式控制台，采用钢板激光切割，板金折弯工艺，开口整齐、无毛边，表面无焊点。背部为单开门设计，可以全部打开，方便维修保养。

3、检测面板：检测面板为高级铝塑板经UV喷涂工艺，电路线条清晰，颜色鲜艳。耐油污，易清洁，不退色。

4、检测端子：纯铜制作，自带绝缘端开孔直径6mm，内孔直径2mm，刚好适合万用表或示波器测量使用。

5、工作台；检测面板下方带有工作台，提供万用表或解码器等设备放置(1200×300mm)，方便测量。

6、带锁抽屉：工作台下面为两个带锁抽屉，用于放置专用的检测设备，如解码器，万用表等。

7、超大静音脚轮，方便移动，并能随时锁止，保证教学安全。

六、技术参数

电机最大功率： 160kW

电机最大扭矩： 310Nm

电池容量： 43kW·h

纯电最高续航里程： 256km

可输入电源：交流220V

系统电压:   DC12V//24V

工作环境：温度-10～＋40℃  相对湿度＜85%（25℃） 海拔＜4000m

外形尺寸：1600*1000*1760

3、设备台架

外形尺寸：2500*1200*1200mm

检测板：540*370mm

控制台：260*325mm

工作台:1200*500mm
