HY-QCXE503纯电动汽车新能源汽车高压安全实训台（比亚迪E5电动车）

发布时间：2025-04-07 丨 浏览次数：

一、结构组成

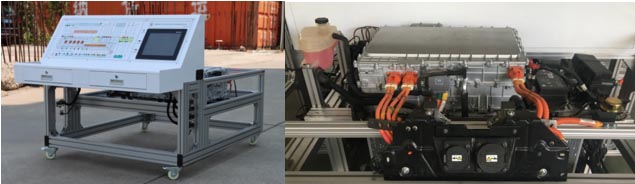

1、组成：设备由一体化台架、剖切的比亚迪E5新能源电动汽车的电机驱动系统、DC-DC转换器、快充接口、慢充接口、车载充系统、触控显示控制中心、检测系统、云平台电子考核系统、设备控制台等组成。

二、主要功能：

1.高压组件系统的工作原理，高压组件的数据检测与诊断分析，可做各种试验及数据检测功能。高压组件的故障故障诊断与排除实功能。

2.剖切的零部件，能直观展示汽车高压组件的内部外部和相关附件的结构组成与工作原理；同时提供原件测量、连接器拔插实训。

3.启动设备，各种高压组件协同进入工作状态。系统工作稳定、运行正常。

4.检测面板上绘有高清相关系统的电路原理图、提供识图、读图、绘图等技能。检测控制台面板上,外接接线端子，可测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.

5.配套触控显示中心，可提供远程考核功能，进行远程故障考核设置。内置新能源资源、教学课件、视频、动画、本设备的操作说明、原车维修手册、合格证、保修卡等。

6.高压控系统，提供高压分线，直流快速充电、全车高压系统供电并兼任充电管理系统的作用。并提供过载保护等功能。使用直流充电桩。

7.车载充系统，提供慢充充电功能。使用交流充电桩。

8.电子考核系统，可以通过PC机登录后台，进行远程故障考核设置。

9.移动教学功能：实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。

三、实训项目

1.比亚迪E5电动汽车高压器件的结构认识与原理展示

2.比亚迪E5电动汽车DC-DC系统的个工作原理实训

3.比亚迪E5电动汽车DC-DC系统的数据检测、故障诊断与排除

4.比亚迪E5高压控制系统的结构认识与原理展示

5.比亚迪E5高压控制系统的数据检测、故障诊断与排除实训

6.比亚迪E5车载充电系统的内部结构认识与原理展示

7.比亚迪E5车载充电系统的数据检测、故障诊断与排除

8.比亚迪E5驱动电机的内部结构认识与原理展示

9.比亚迪E5驱动电机的数据检测与故障诊断与排除实训

10.比亚迪E5交流充电桩的认识了解与使用方法

四、制作工艺：

1、设备台架：采用国标40*80铝型材搭建而成，坚固耐用，无需喷漆，易于清洁维护。

2、控制台；超大倾斜式控制台，采用钢板激光切割，板金折弯工艺，开口整齐、无毛边，表面无焊点。背部为单开门设计，可以全部打开，方便维修保养。

3、检测面板：检测面板为高级铝塑板经UV喷涂工艺，电路线条清晰，颜色鲜艳。耐油污，易清洁，不退色。

4、检测端子：纯铜制作，自带绝缘端开孔直径6mm，内孔直径2mm，刚好适合万用表或示波器测量使用。

5、工作台；检测面板下方带有工作台，提供万用表或解码器等设备放置(1000×300mm)，方便测量。

6、带锁抽屉：工作台下面为两个带锁抽屉，用于放置专用的检测设备，如解码器，万用表等。

7、超大静音脚轮，方便移动，并能随时锁止，保证教学安全。

五、技术参数

1、触控显示控制中心

屏幕尺寸: 12寸

硬盘容量: 64GB

硬盘接口: SATA2

硬盘转速: 7200转

显存容量: 2GB及以上

操作系统: Windows 7

2、电机最大功率： 160kW

电机最大扭矩： 310Nm

电池容量： 43kW·h

纯电最高续航里程： 256km

可输入电源：交流220V

系统电压:   DC12V//24V

工作环境：温度-10～＋40℃  相对湿度＜85%（25℃） 海拔＜4000m

外形尺寸：1600*1000*1760

3、台架

外形尺寸：1200*1200*1200mm

检测板：540*370mm

控制台：260*325mm

工作台:1200*500mm
