HY-QCXE504 新能源汽车电动助力转向系统实训台(比亚迪E5电动车)

发布时间:2025-04-07 丨 浏览次数:

(一)产品简介

比亚迪E5转向机构所有配件及相关附件,连接动力系统台架后,组成完整的动力转向系统实训台。充分展示比亚迪E5动力转向系统的结构组成与相关配件的连接关系。布局采用与实车相同布置方式。 该设备能使学员快速掌握比亚迪E5电动助力转向系统的工作原理和工作特性。了解动力转向工作时所需的各种相关条件。满足从最初的元件认知、到快速掌握技术原理,乃至能够独立设置故障、排除故障等教学需求。

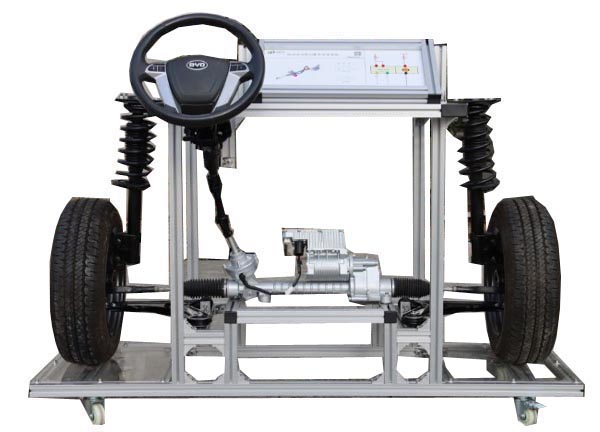

HY-QCXE504 新能源汽车电动助力转向系统实训台(比亚迪E5电动车).jpg

(二)结构组成

比亚迪E5原车方向机总成,转向电控单元、组合仪表、网络电脑、前悬架、方向盘、控制台、检测面板、轮胎、可移动式台架等组成。

(三)功能特点

1、动态运行:真实可运行的电动汽车助力转向系统,充分展示电动汽车助力转向系统的组成结构工作原理及工作过程。

启动点火开关,系统自检。方向助力开始工作。启动动力系统拖动车速运转。方向盘会启动高速工作模式。助力减轻。

2、检测功能,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.

3、可进行前轮定位检测与调整;实际掌握前轮前束的实际数值及调整方法掌握倾角数据

4.故障设置功能:

设有故障设置系统,可模拟真实的故障在现,提供了解故障,判断故障,诊断故障,排除故障等操作

5、识图读图功能

面板绘有高清晰度系统彩色电路原理图,(与本系统原厂电路图相对应)提供识图读图功实训。

四:制造工艺:

台架为国标铝型材组装而成,无需喷漆,美观大方,控制面板采用优质铝塑板为面板,采用先进的平板激光UV技术,颜色鲜艳,线路清晰,防潮,防高温,耐油污,易清洁,表面不需要做任何保护措施,经久耐用,实训台配置带锁止装置的万向移动脚轮,移动方便,锁止安全可靠

(五)技术参数

1600mm × 1000mm × 1200mm(长×宽×高)

车型:比亚迪E5

系统工作电源:蓄电池60AH/12V
